Viega Raxofix

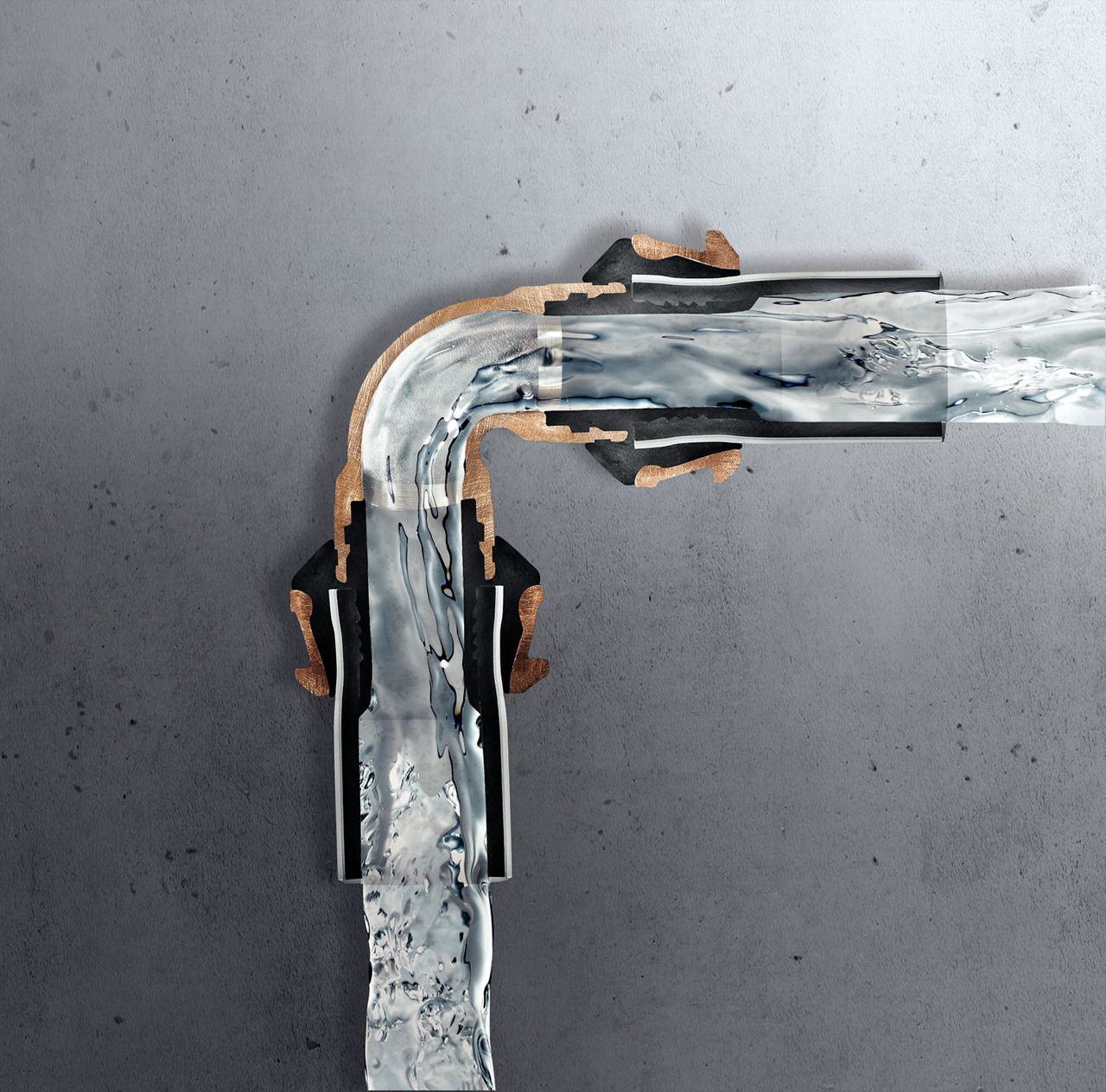

Den aksiale presteknologi er udviklet til Raxofix fittings og flerlagsrør. Teknikken sikrer en enkel montering og sikker presforbindelse. Raxofix fittings er designet på en sådan måde, at de med en radial bevægelse skaber aksial kompression. En absolut sikker presforbindelse på flerlagsrør - i kun ét arbejdstrin. Fittingen er uden en O-ring og uden tidskrævende kalibrering eller afgratning.

Raxofix er designet for din tryghed: Alle fittings er nemlig udstyret med lækageindikatoren Viega SC-Contur og er DVGW-certificerede. Enhver pressamling, der ved en fejl ikke er blevet presset, opdages let, når systemet fyldes eller under lækagetesten. Den høje holdeevne mellem fitting og rør muliggør formontering, uden at delene glider fra hinanden. Indføringsdybden kan let kontrolleres gennem visningsvinduet før og efter presset.

Raxofix har et komplet sortiment af fittings og ventiler til brugsvands- og varmeinstallationer.

For at undgå biofilm og legionella i brugsvandsinstallationer, skal den optimale flowhastighed sikres ved korrekt dimensionering. Ideelt med den mindst mulige indvendige diameter, som foreskrevet i DIN 1988-300. Raxofix presfittings er sandstøbt og har minimale tværsnitsindsnævringer, det er på grund af den O-ringløse støttebøsning. Derved opnås det laveste tryktab på markedet for pressystemer til flerlagsrør. Det gør det langt lettere, at opnå den mindste mulige dimension.

Den lave zeta-værdi er en væsentlig fordel ved dimensionering sammenlignet med konventionelle pressystemer til flerlagsrør. Dette øger rentabiliteten og gør installationen mere enkel, da der kan anvendes mindre rørdimension, og dermed mindre rørfastgørelser og mindre isolering.

Driftsfordele for brugeren: Den mindre vandvolume reducerer stagnation i rørene, og det hjælper med at opretholde en hygiejnisk og bakteriefri vandforsyning. Samtidig reduceres den besværende ventetid ved tappestederne. Herved opfyldes kriterierne for komfort i henhold til BR 18 og Rørcenteranvisning 017.

Raxofix pressystem kan bruges under vanskelige forhold sammmenlignet med traditionelle løsninger: Presfittingene er med lavt tryktab sikrer høj flowhastighed. Det reducerer driftsomkostningerne, ventetid på brugsvand og vandspild.

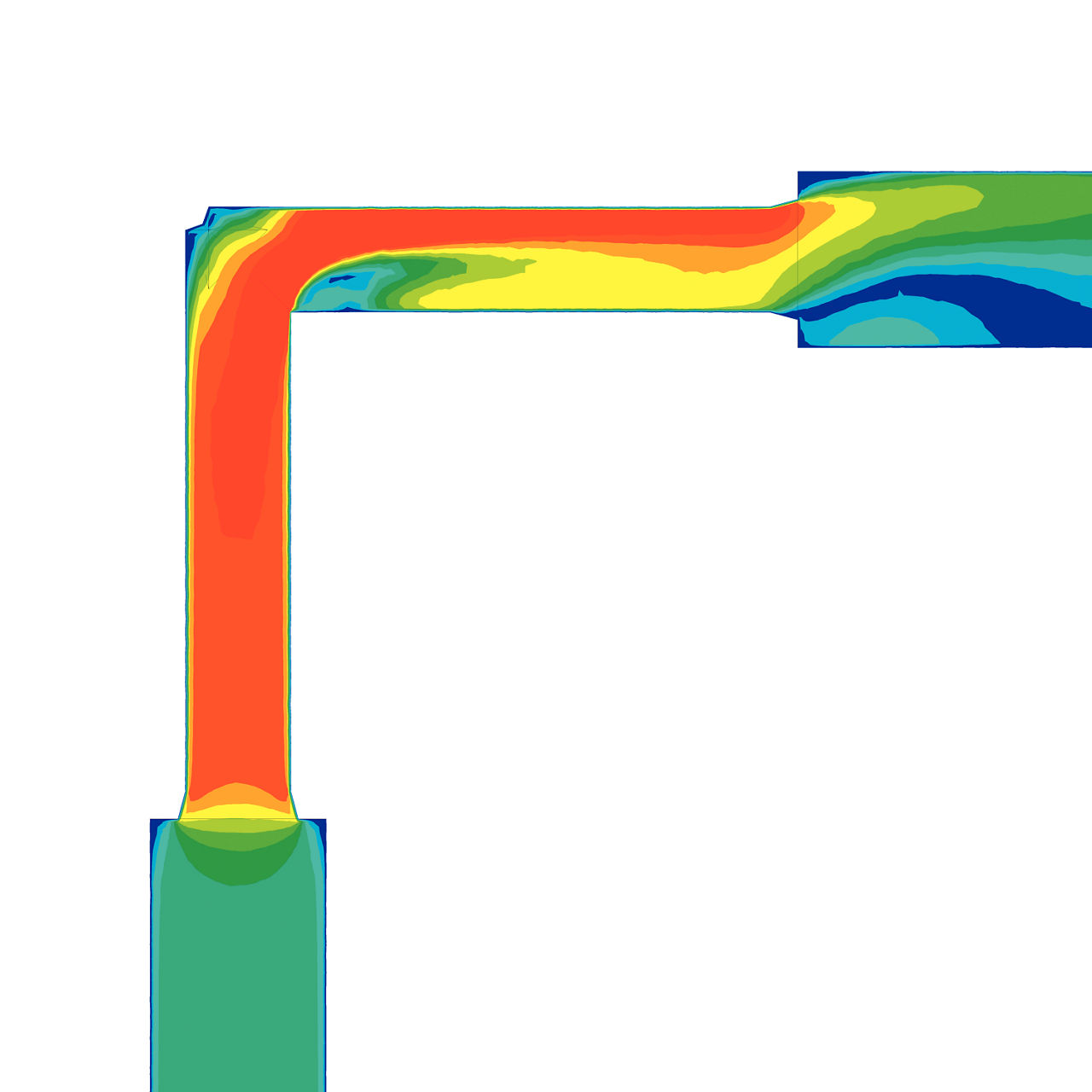

Billedet ovenfor: Stort tryktab på grund af den skarpe vinkel i bøjningen og reduceret diameter.

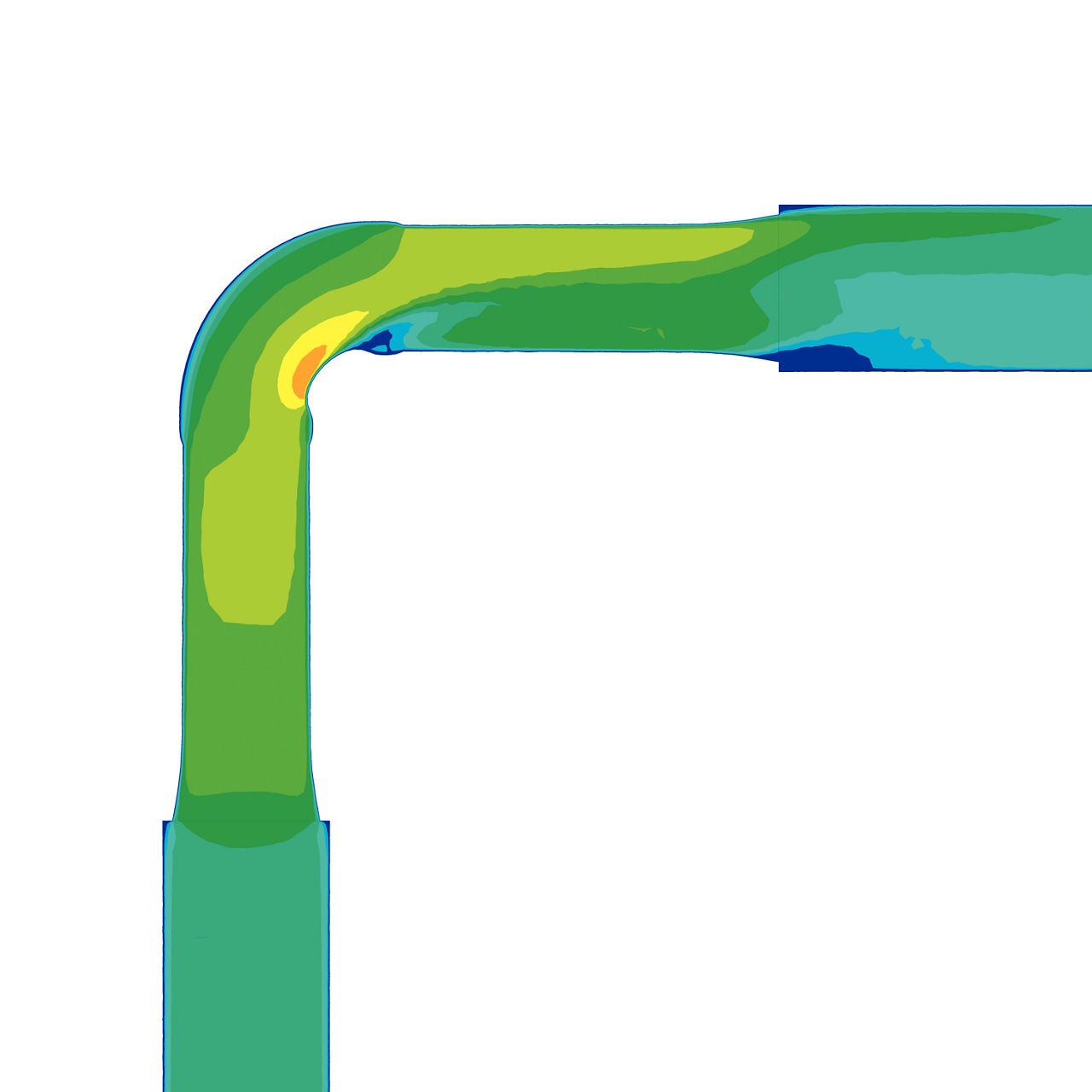

Billedet ovenfor: Viega Raxofix bøjning med lav zeta-værdi. Med flowoptimeret radius, der giver mulighed mindre diameter og tryktab.

Alle Raxofix rør har en velgennemtænkt rørkonstruktion, der med dens aluminiumstykkelse sikrer opnåelse af stengeste krav. Under selve bukning af røret sikres formstabilitet og knækresistens. Det betyder, at alle Raxofix rør op til 32 mm let kan bøjes og installeres vinkelret på væggen. For dimensionen 16 mm kan du med bukkeværktøjet opnå en bøjningsradius 2xD.

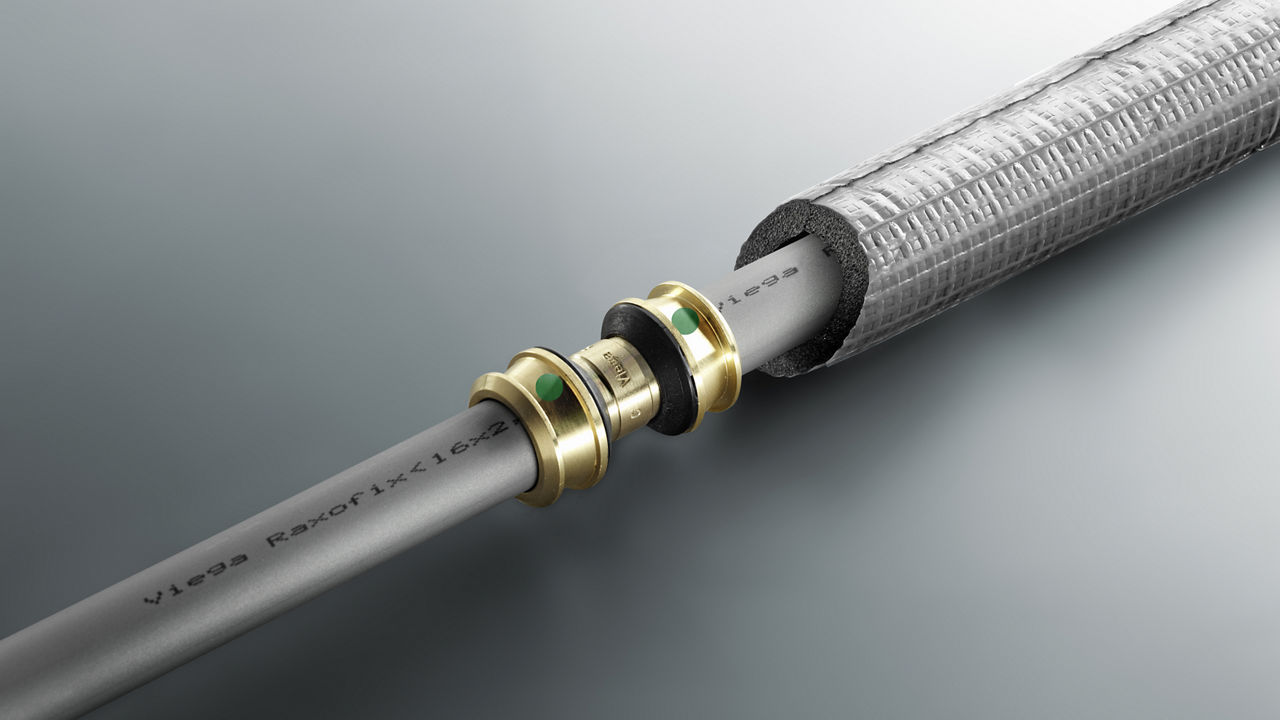

For at overholde regler og normer indenfor drikkevandshygiejne og energibesparelse kan Raxofix rørene leveres præisoleret på rulle.

Dette reducerer ikke kun arbejdstiden markant, men opfylder også kravene i DS 452, som afhængigt af installationssituationen kræver forskellige isoleringstykkelser for koldt og varmt brugsvand for at bevare drikkevandskvaliteten.

Særligt vigtigt er de præisolerede flerlagsrør. Når de placeres i gulvkonstruktionen opfylder de kravene i DS 452 og reduceres betydeligt sammenlignet med almindelig isolering.

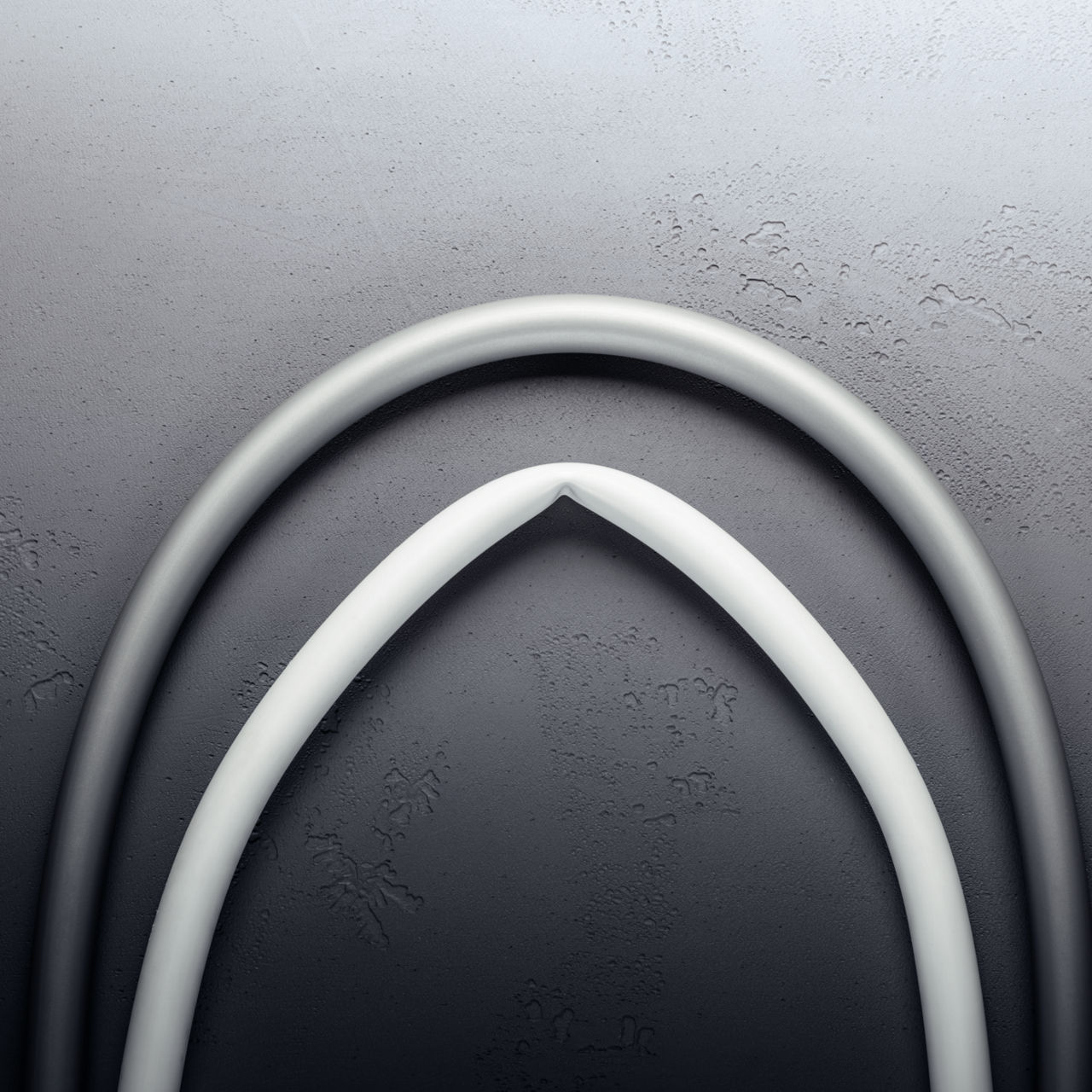

Billedet ovenfor: Sammenligning af Raxofix rør 20 x 2,8 mm og et standard flerlagsrør 20 x 2,0 mm, som ikke er knækresistens.

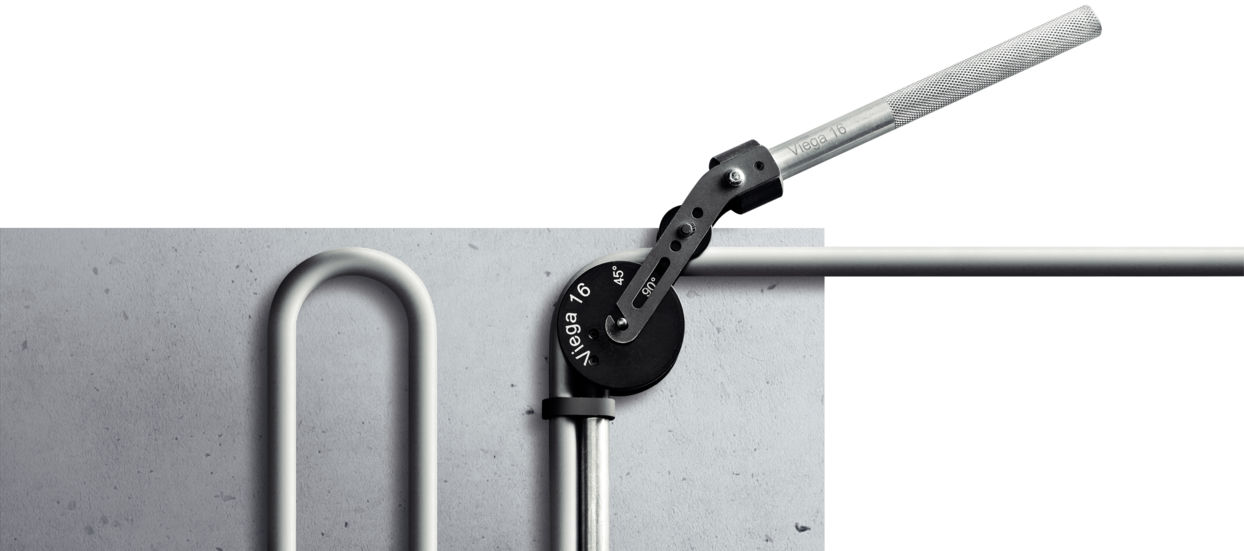

Billedet ovenfor: Bøjningsværktøj til dimensionerne 16 og 20 mm.

Den enkle og hurtige montage er en særlig styrke for Raxofix. Kun tre trin er nødvendig for permanente, vridningsbestandige forbindelser: Tilpas røret, monter fittingen og kontroller indstiksdybden, pres. I modsætning til andre systemer behøver rørene ikke at blive kalibreret og afgratet. Tidsbesparelse op til 30% er mulig.

I modsætning til konventionelle systemer på markedet kan Raxofix rør og fittings let sættes sammen og tilpasses, inden de presforbindes. En anden fordel: samlinger, der ved en fejl ikke er presset, opdages under tryktesten med lækageindikatoren Viega SC-Contur. Dette sikrer stor tryghed for både montør og bygherre.

Den aksiale presteknik kræver ikke nye presmaskiner. Viega presmaskiner kan fortsat bruges. Alt, hvad der kræves, er nye preskæber. Til svært tilgængelige arbejdsområder anbefales det at bruge trækbakke med presring. Raxofix serien inkluderer presringe fra 16 til 63 mm. Afhængigt af størrelsen presses disse med Pressgun Picco 6 Plus (op til 40 mm) eller med Pressgun 6 Plus (op til 63 mm)

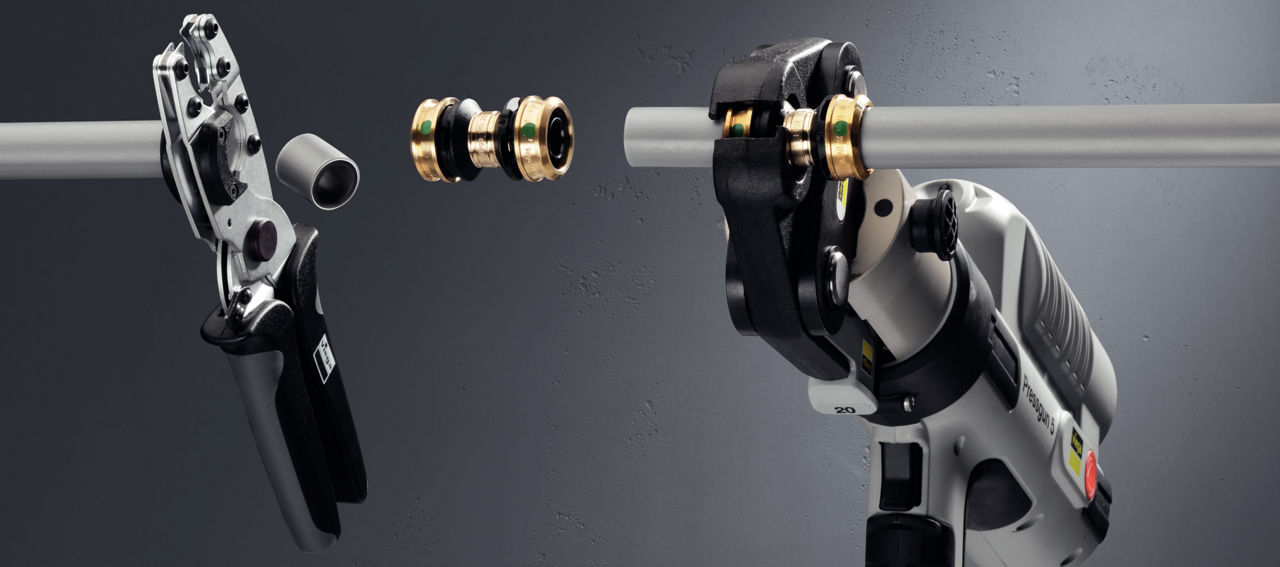

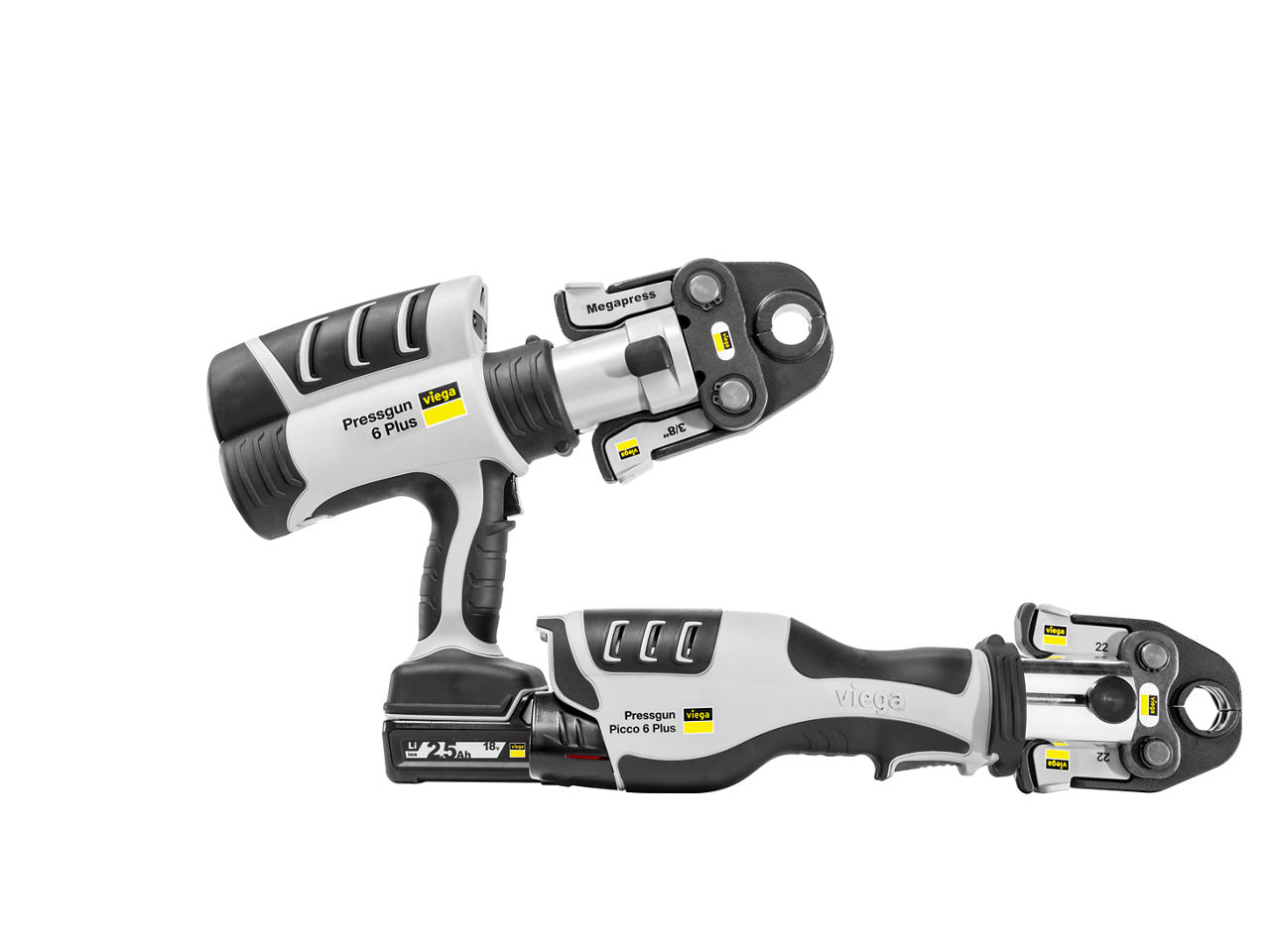

Billedet ovenfor: Viega Pressgun Picco 6 Plus for dimensioner op til 40 mm og Pressgun 6 Plus op til 63 mm.

Billedet ovenfor: Viega trækbakke og presring.

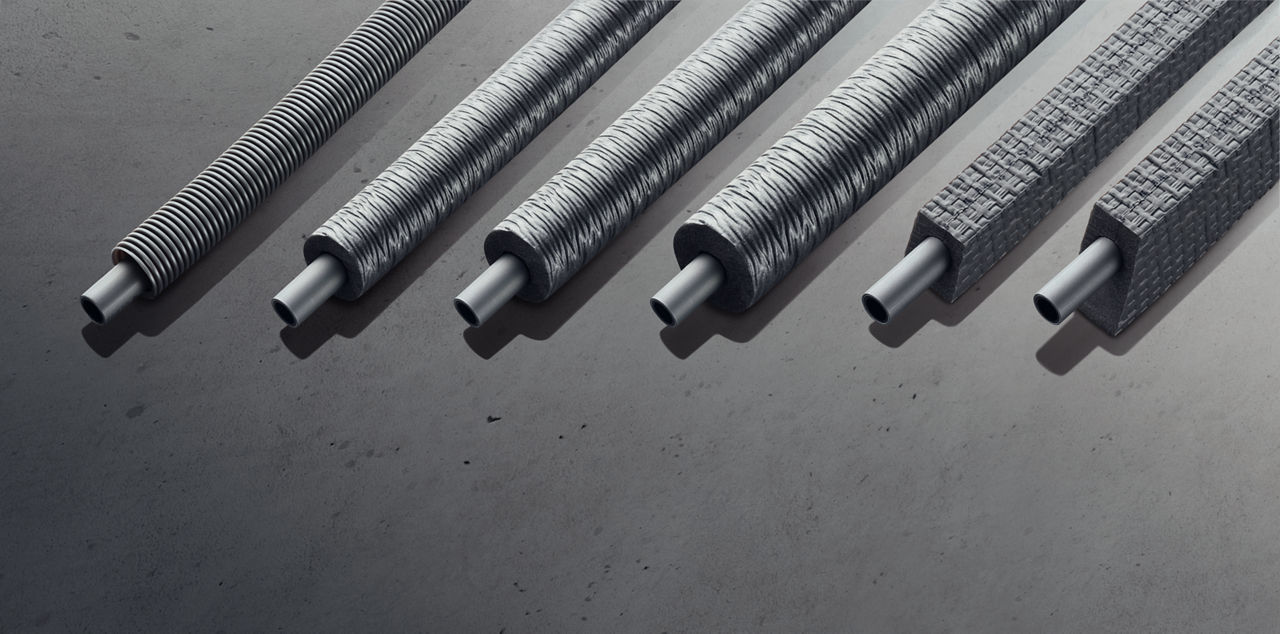

Raxofix tilbyder et komplet sortiment af præisolerede rør, fordi den korrekte isolering af varmeledninger er en stadig stigende nødvendighed for at mindske energiforbruget.

Rørledningsinstallationen kan udføres i mindre dimensioner. Det er mere økonomisk. Derudover hjælper det med at opretholde vandskvaliteten ved at reducere systemets samlet vandvolume. Og sidst, men ikke mindst er de mindre nominelle størrelser mere komfortable, fordi ventetiden på brugsvandet reduceres.

Raxofix systemet kan også bruges som en Smartloop Inliner-løsning i varmtvandscirkulationen, hvor der kan spares op til 30-45% på varmetabet i forhold til et konventionelt system.
